很多人認(rèn)為山東實(shí)木家具出現(xiàn)裂縫是因?yàn)闇囟龋瑢?shí)際上的真正原因來(lái)自濕度，而非溫度，這是一個(gè)常見(jiàn)的錯(cuò)誤認(rèn)識(shí)。實(shí)木家具開(kāi)裂對(duì)很多消費(fèi)者和廠家來(lái)說(shuō)是一種極其糟糕的體驗(yàn)。很多客戶都不相信這么貴的實(shí)木家具會(huì)出現(xiàn)這種問(wèn)題。以不了解原因情況下，客戶首先大多將其原因歸為“假”貨，或者是廠家的生產(chǎn)工藝出現(xiàn)了問(wèn)題。

　　一、實(shí)木家具為什么會(huì)開(kāi)裂?

　　而事實(shí)上，家具之所以會(huì)開(kāi)裂有很多原因?qū)е拢暰唧w情況來(lái)分析，不能一概而論：

　　1.木質(zhì)特性所致

　　只要是真正的木頭所制作的家具，出現(xiàn)輕微的開(kāi)裂是很正常的現(xiàn)象，而木質(zhì)特性就是如此，不開(kāi)裂的木頭是不存在的。一般會(huì)細(xì)微開(kāi)裂，但是不會(huì)炸裂，裂穿，稍微修補(bǔ)一下即可恢復(fù)美觀。

　　2.工藝不到位所致

　　實(shí)木材質(zhì)一般情況下不能直接用來(lái)做家具，其板材在加工前必須經(jīng)過(guò)干燥處理，這是避免紅木家具開(kāi)裂的重要步驟，現(xiàn)在有很多廠商，因?yàn)樵O(shè)備、成本等問(wèn)題，沒(méi)有進(jìn)行嚴(yán)格的干燥處理，或者干燥后的陳放時(shí)間不足便用于生產(chǎn)。

　　3.保養(yǎng)使用不當(dāng)所致

　　即使在正常干燥處理的情況下，如果由于外界的原因也有可能導(dǎo)致開(kāi)裂，例如在北方冬季氣候寒冷，家家都有暖氣，如果木制家具長(zhǎng)時(shí)間靠近暖氣烘烤，或者夏季不注意保養(yǎng)，在烈日下曝曬等，這樣很容易導(dǎo)致木制家具爆裂，變形，從而影響木制家具的使用壽命。

　　二、實(shí)木家具開(kāi)裂后如何處理?

　　實(shí)木家具只要經(jīng)過(guò)正規(guī)嚴(yán)格的干燥處理，一般開(kāi)裂的不會(huì)很明顯，即使有開(kāi)裂現(xiàn)象也是非常小的細(xì)縫，通常不會(huì)影響使用。

　　開(kāi)裂不是很嚴(yán)重的話可以用砂紙?jiān)陂_(kāi)裂處周圍打磨，把打磨下來(lái)的細(xì)粉收集起來(lái)填埋在裂口處，用膠封住。

　　如果裂口處比較嚴(yán)重，就需要聯(lián)系經(jīng)銷商派專業(yè)的家具維修師傅過(guò)去維修。

　　三、實(shí)木家具開(kāi)裂變形的“元兇”

　　雖然造成紅木家具開(kāi)裂的原因是多方面的，而“干縮濕脹”的木性是導(dǎo)致家具變形開(kāi)裂的“元兇”：當(dāng)空氣極度干燥時(shí)，家具會(huì)流失水分并收縮。相反，當(dāng)濕度增加時(shí)，家具便會(huì)吸收水分微微膨脹。

　　1.木材中的水分

　　主要有三種，即自由水、吸附水和結(jié)合水。自由水是存在于木材細(xì)胞腔和細(xì)胞間隙中的水分，自由水的變化只與木材的表觀密度、保存性、燃燒性、干燥性等有關(guān);

　　吸附水是被吸附在細(xì)胞壁內(nèi)細(xì)纖維間的水分，吸附水的變化是影響木材強(qiáng)度和脹縮變性的主要因素。結(jié)合水即為木材中的化合水，它在常溫下不變化，故其對(duì)木材性質(zhì)無(wú)影響。

　　當(dāng)木材中無(wú)自由水，而細(xì)胞壁內(nèi)吸附水達(dá)到飽和時(shí)，這時(shí)的木材含水率稱為纖維飽和點(diǎn)，是木材性質(zhì)發(fā)生變化的轉(zhuǎn)折點(diǎn)。其數(shù)值因樹(shù)種、溫度以及測(cè)定方法的不同而有差異，通常以30%作為各個(gè)樹(shù)種的含水率的平均值。

　　2.什么是木材的含水率?

　　正常狀態(tài)下的木材及其制品，都會(huì)有一定數(shù)量的水分。我國(guó)把木材中所含水分的重量與絕干后木材重量的百分比，定義為木材含水率。

　　含水率可以用全干木材的重量作為計(jì)算基準(zhǔn)，算出的數(shù)值叫做絕對(duì)含水率，并簡(jiǎn)稱為含水率(W，%)。計(jì)算公式：W=(Gs-Ggo)/ Ggo×100%(其中：W—木材絕對(duì)含水率;Gs—濕木材重量;Ggoo—絕干材重量。)

　　3.木材含水率的重要性

　　為什么有些木制家具、木門、木地板等木制品銷售出去以后會(huì)出現(xiàn)開(kāi)裂、變形等質(zhì)量問(wèn)題呢?怎樣減少這些問(wèn)題對(duì)企業(yè)的損失呢?

　　木制品制作完成后，造型、材質(zhì)都不會(huì)再改變，此時(shí)決定木制品內(nèi)在質(zhì)量的關(guān)鍵因素主要就是木材含水率和干燥應(yīng)力。

　　生產(chǎn)制造企業(yè)需要正確掌握木制品的含水率。當(dāng)木制品使用時(shí)達(dá)到平衡含水率以后，這個(gè)時(shí)候的木材最不容易開(kāi)裂變形。

　　銷售木制品的經(jīng)銷商，也應(yīng)該對(duì)所銷售的產(chǎn)品的含水率進(jìn)行檢測(cè)，掌握所銷售產(chǎn)品的質(zhì)量狀態(tài)。選擇產(chǎn)品質(zhì)量好的廠家，凡是注重產(chǎn)品質(zhì)量的生產(chǎn)廠家，都會(huì)對(duì)其產(chǎn)品的含水率進(jìn)行檢測(cè)。

　　4.木材的濕脹與干縮

　　木材的濕漲干縮變形是由于木材細(xì)胞壁內(nèi)吸附水的變化而引起的。木材低于纖維飽和點(diǎn)含水率時(shí)，繼續(xù)干燥，體積收縮;

　　干燥木材吸濕時(shí)，隨著吸附水的增加，達(dá)到纖維飽和點(diǎn)含水率時(shí)止。當(dāng)木材的含水率在纖維飽和點(diǎn)以上，只有自由水增減變化時(shí)，木材的體積不發(fā)生變化。

　　由于木材為非勻質(zhì)材料，其脹縮變形各向不同，其中以弦向最大，徑向次之，縱向 (即順纖維方向)最小。

　　當(dāng)木材干燥時(shí)，弦向干縮約為6%～12%，徑向干縮3%～6%， 縱向僅為0.1%～0.35%。也正是由于木材構(gòu)造的不均勻性，隨著木材體積的漲縮則可能引起木材的變形和翹曲。

　　5.木材干燥，越干越好嗎?應(yīng)該干燥到什么程度呢?

　　木材置于一定的環(huán)境下，在足夠長(zhǎng)的時(shí)間后，其含水率會(huì)趨于一個(gè)平衡值，稱為該環(huán)境的平衡含水率。

　　當(dāng)木材含水率高于環(huán)境的平衡含水率時(shí)，木材會(huì)排濕收縮，反之會(huì)吸濕膨脹。例如，廣州地區(qū)年平均的平衡含水率為15.1%，北京地區(qū)卻為11.4%。

　　干燥到11%的木材用于北京是合適的，可用于廣州將會(huì)吸濕膨脹，產(chǎn)生變形。所以說(shuō)，木材干燥要適當(dāng)，并非越干越好。不同地區(qū)、不同用途，對(duì)木材含水率的要求也是不一樣的。

　　實(shí)木家具開(kāi)裂變形主要原因就是由于紅木的含水率與外界環(huán)境的含水率不平衡。木材的平衡含水率隨其所在地區(qū)不同而異，我國(guó)北方為12%左右，南方約為18%，長(zhǎng)江流域一般為15%。

　　四、養(yǎng)護(hù)預(yù)防

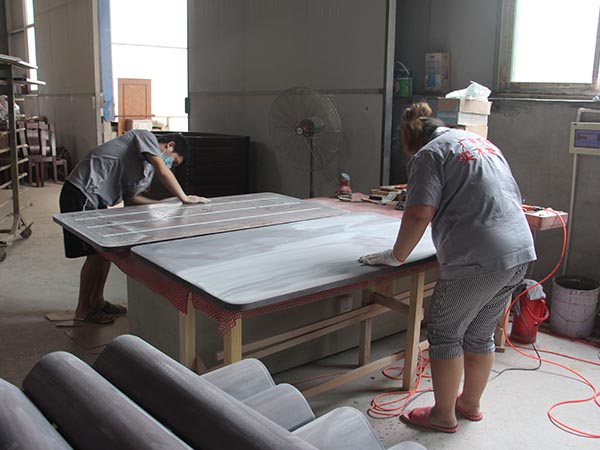

　　正常情況下，家具在生產(chǎn)過(guò)程中都要經(jīng)過(guò)烘干工序，讓濕脹干縮變形的木性在生產(chǎn)前釋放。這在很大程度上可以防止家具在使用過(guò)程中出現(xiàn)開(kāi)裂、變形，但并不是絕對(duì)的，在使用時(shí)也要注意一些養(yǎng)護(hù)。

　　一般來(lái)說(shuō)，中國(guó)北方地區(qū)的降水較少，比較干燥，特別是冬季更加明顯。家具的擺放要避開(kāi)強(qiáng)光直接照射，冬季使用暖氣、壁爐取暖時(shí)千萬(wàn)不要靠近家具，以防家具褪色開(kāi)裂。

　　如果氣候特別干燥，可以給家具略為灑些水，以防翹裂。北方家庭可以安裝加濕器在室內(nèi)適當(dāng)增加濕度，不僅對(duì)人們居住有好處，對(duì)木制家具的保養(yǎng)也有很大幫助。

　　當(dāng)然，也不要讓木制家具總處在潮濕的環(huán)境中,以免家具霉變。比如把山東實(shí)木家具長(zhǎng)期靠近潮濕的墻壁會(huì)使木材吸濕膨脹，容易漲裂、霉?fàn)€，就要經(jīng)常除濕。
